Зенковки алмазные конические

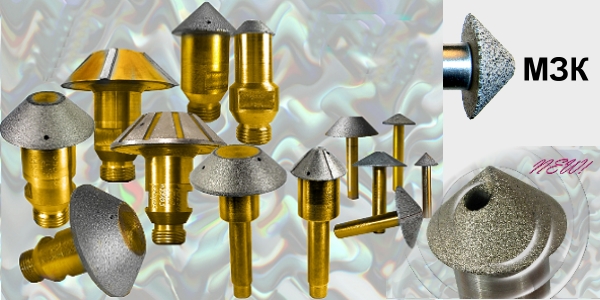

алмазные зенковки

Алмазные зенковки конические (МЗК) изготавливаются, как острые, так и в виде усечённого конуса. Предназначены для формообразования фасок в отверстиях деталей из всех видов стекла, кварца, керамики, ситаллов.

Инструмент изготавливается с хвостовиками следующих типов:

а) конический с резьбой G1/2-A (МЗК 1)

б) цилиндрический (МЗК 2)

в) двухступенчатый для станков с чпу (МЗК 3)

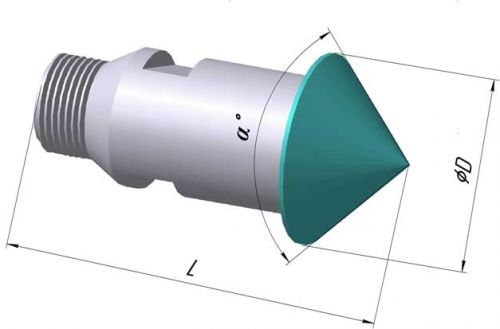

Зенковки алмазные конические





Обозначение инструмента

ØD/ ØD1
(для усечённой зенковки)
или
ØD
(для острой зенковки )
мм





α°





L
мм





Хвостовик

МЗК2-6-2,35

6,0

90

35,0

Ø2,35

МЗК2-12-6,0

12,0

90

54,0

Ø 6,0

МЗК2-12-8,0

12,0

90

60,0

Ø 8,0

МЗК2-14-6,0

14,0

90

44,0

Ø 6,0

МЗК2-14-10,0

14,0

90

44,0

Ø 10,0

МЗК2-15(120°)-6,0

15,0

120

52,0

Ø 6,0

МЗК2-16-6,0

16,0

90

44,0

Ø 6,0

МЗК2-26/10-6,0

26,0/10,0

90

46,0

Ø 6,0

МЗК2-26/10-10,0

26,0/10,0

90

44,0

Ø 10,0

МЗК1-26/10

26,0/10,0

90

70,0

G1/2-A

МЗК1-40/10

40,0/10,0

90

75,0

G1/2-A

МЗК3-40/10

40,0/10,0

90

116,0

Ø 16,0(2х ступенч)

МЗК2-40-6,0

40,0

90

70,0

Ø 6,0

МЗК3-40

40,0

90

116,0

Ø 16,0(2х ступенч)

МЗК2-40-8,0

40,0

90

50,0

Ø 8,0

МЗК2-40-12,0

40,0

90

50,0

Ø12,0

МЗК1-40

40,0

90

71,0

G1/2-A

МЗК1-41/8

41,0/8,0

90

75,0

G1/2-A

МЗК1-50/20

50,0/20,0

90

75,0

G1/2-A

МЗК2-66(110°)-10,0

66,0

110

152,0

Ø 10,0

МЗК1-70/35

70,0/35,0

90

75,0

G1/2-A

МЗК3-70/35

70,0/35,0

90

116,0

Ø 16,0(2х ступенч)
