Цилиндрические 807.314.109. ...807.314.142..
ОБОЗНАЧЕНИЕ
по ГОСТ Р ИСО 6360-1
ГОСТ Р ИСО 6360-2 |
Диаметр рабочей части,
мм |
Высота рабочей части,
мм |
Параметры торца |
Максимальный размер алмазного зерна
(код)
|
807.314.109.012 |
Ø1,2 |
4,0 |
торец плоский |
•524(1) |
| 807.314.110.014 |
Ø1,4 |
6,0 |
плоский |
•534(2) |
| 807.314.110.016 |
Ø1,6 |
6,0 |
плоский |
••534(3) |
| 807.314.110.018 |
Ø1,8 |
9,0 |
плоский |
••534(3) |
| 807.314.110.031 |
Ø3,1 |
6,0 |
плоский |
••544(5) |

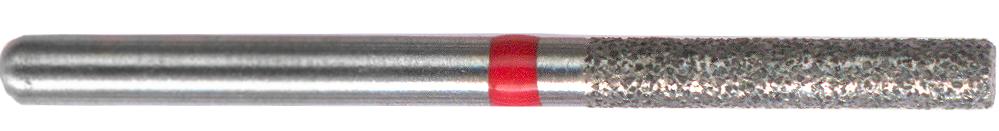

| 807.314.111.016 |
Ø1,6 |
9,0 |
плоский |
••534(3) |
| 807.314.111.018 |
Ø1,8 |
9,0 |
плоский |
••534(3) |
807.314.126.016 |
Ø1,6 |
10,0 |
торец конический
‹92° |
••534(3) |
| 807.314.129.013 |
Ø1,3 |
6,0 |
‹92° |
•524 |
| 807.314.129.014 |
Ø1,4 |
6,0 |
‹90° |
•534(2) |
| 807.314.129.016 |
Ø1,6 |
6,0 |
‹92° |
••534(3) |

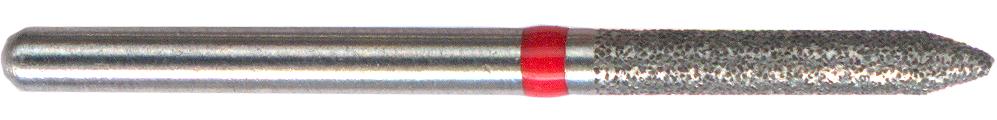

| 807.314.131.016 |
Ø1,6 |
10,0 |
≈‹18° |
••534(3) |
807.314.141.016 |
Ø1,6 |
8,0 |
торец радиусный
R0,8 |
••534(3) |
| 807.314.142.016 |
Ø1,6 |
10,0 |
R0,8 |
••534(3) |
|
|
|
|
|
|
|
|
|
|
|
