МСЗ

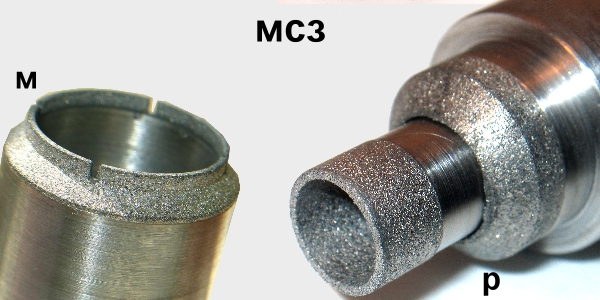

Свёрла- зенковки (МСЗ) изготавливаются в двух вариантах:

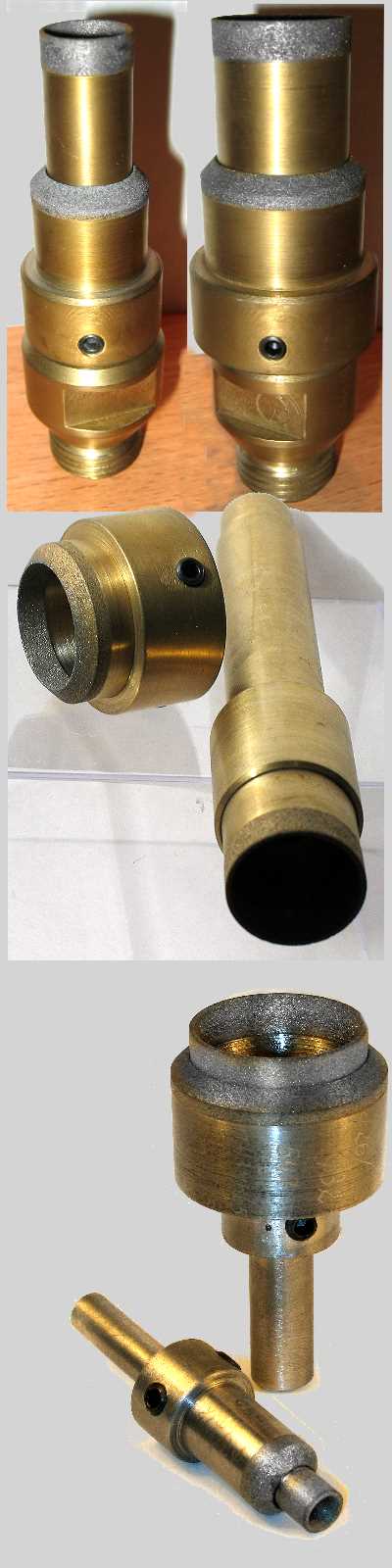

1. Сборная регулируемая конструкция : сверло и зенковка (МСЗ 1.Р, МСЗ 2.Р, МСЗ 3.Р). Зенковка перемещается по корпусу сверла с возможностью регулировки расстояния от торца сверла до торца зенкера на 10-20 мм. Это позволяет обрабатывать одним сверлом-зенковкой стекла разной толщины и производить точную настройку зенковки по высоте с учетом осевого износа сверла.

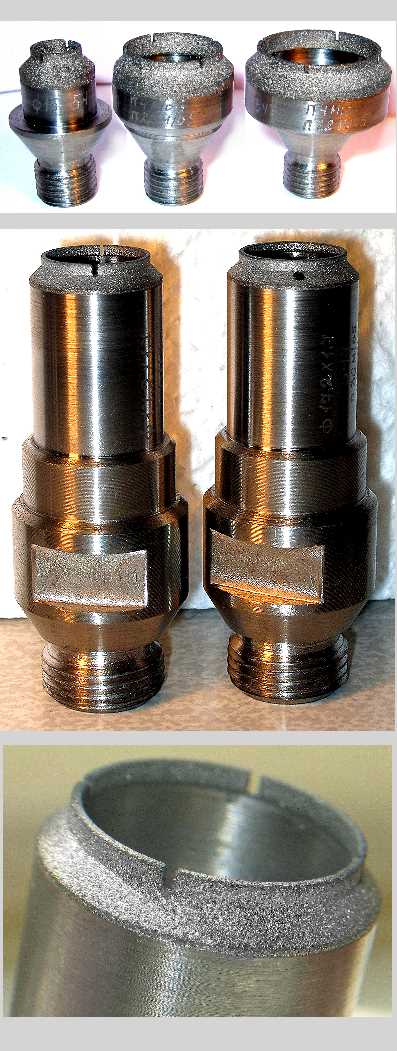

2. Монолитная конструкция (моноблок)
(МСЗ 1.М, МСЗ 2.М, МСЗ 3.М, МСЗ 4.М)
МСЗ применяются при обработке стекла разных марок и толщин. Инструмент изготавливается с хвостовиками следующих типов:
а) конический с резьбой G1/2-A, G1/4-A (МСЗ 1.Р, МСЗ 1.М, МСЗ 4.М)
б) цилиндрический (МСЗ 2.Р, МСЗ 2.М)
в) двухступенчатый для станков с чпу (МСЗ 3.Р МСЗ 3.М)
|

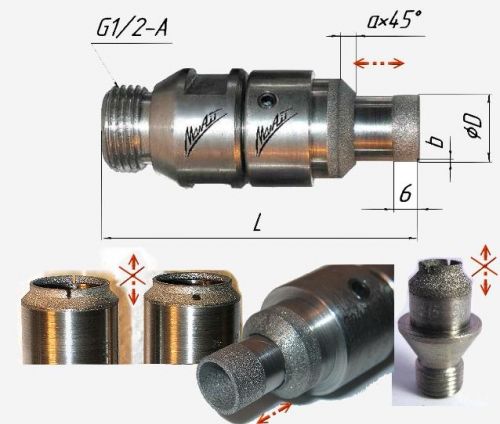

Обозначение
|
ØD
мм
|
b
мм
|
a
мм
|
L
мм
|
Хвостовик
|
|
|
Регулируемые МСЗ
|
|
МСЗ 1.Р-4/10*
|
4,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
| МСЗ 2.Р-5/11 |
5,0 |
0,8 |
3,0 |
70,0 |
Ø6,0 |
|
МСЗ 1.Р-5/11
|
5,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
| МСЗ 1.Р-5/11* |
5,0
|
0,8
|
3,0
|
93,0
|
G1/2-A |
| МСЗ 2.Р-6/12 |
6,0 |
0,8 |
3,0 |
70,0 |
Ø6,0 |
|
МСЗ 1.Р-6/12
|
6,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 2.Р-6/12*
|
6,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 2.Р-7/13
|
7,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-7/13*
|
7,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
|
|
|
|
|
|
| МСЗ 2.Р-8/14 |
8,0 |
0,8 |
3,0 |
70,0 |
Ø6,0 |
|
МСЗ 1.Р-8/14
|
8,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-8/14*
|
8,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 2.Р-9/15
|
9,0
|
0,8
|
3,0
|
60,0
|
Ø6,0
|
| МСЗ 1.Р-9/15* |
9,0 |
0,8 |
3,0 |
93,0 |
G1/2-A |
|
|
|
|
|
|
|
МСЗ 3.Р-10/16
|
10,0
|
0,8
|
3,0
|
116,0
|
Ø16,0 (2х ступенч)
|
|
МСЗ 1.Р-10/16*
|
10,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-10,5/16,5* |
10,5
|
0,8
|
3,0
|
93,0
|
G1/2-A |
|
|
|
|
|
|
|
МСЗ 1.Р-11/17
|
11,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
| МСЗ 1.Р-11/17* |
11,0 |
0,8 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-11,5/17,5* |
11,5 |
0,8 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-12/18
|
12,0
|
0,8
|
3,0
|
75,0
|
G1/2-А
|
|
МСЗ1.Р-12/18*
|
12,0
|
0,8
|
3,0
|
93,0
|
G1/2-А
|
|
|
|
|
|
|
|
МСЗ 2.Р-13/19
|
13,0
|
0,8
|
3,0
|
75,0
|
Ø6,0
|
|
МСЗ 1.Р-13/19
|
13,0
|
0,8
|
3,0
|
75,0
|
G1/2-А
|
| МСЗ 1.Р-13/19* |
13,0 |
0,8 |
3,0 |
93,0 |
G1/2-А |
|
МСЗ 2.Р-13/20
|
13,0
|
0,8
|
3,5
|
75,0
|
Ø6,0
|
|
МСЗ 2.Р-14/20
|
14,0
|
0,8
|
3,0
|
75,0
|
G1/2-А
|
|
МСЗ 1.Р-14/20*
|
14,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-15/21 |
15,0
|
0,8
|
3,0
|
75,0
|
G1/2-A |
|
МСЗ 1.Р-15/21*
|
15,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 1.Р-16/22
|
16,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-16/22*
|
16,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 1.Р-16,3/22,3
|
16,3
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-17/23
|
17,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
| МСЗ 1.Р-17/23* |
17,0 |
0,8 |
3,0 |
93,0 |
G1/2-A |
|
|
|
|
|
|
|
МСЗ 3.Р-16/22
|
16,0
|
0,8
|
3,0
|
116,0
|
Ø16,0 (2х ступенч)
|
|
МСЗ 1.Р-18/24*
|
18,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 1.Р-19/25*
|
19,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 1.Р-20/26
|
20,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-20/26*
|
20,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-21/27 |
21,0 |
0,8 |
3,0 |
75,0 |
G1/2-A |
|
МСЗ 1.Р-21/27*
|
21,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-22/28 |
22,0 |
0,8 |
3,0 |
75,0 |
G1/2-A |
|
МСЗ 1.Р-22/28*
|
22,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
|
МСЗ 1.Р-23/29*
|
23,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-24/30* |
24,0 |
0,8 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-25/31
|
25,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.Р-25/31*
|
25,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-25,2/31,2 |
25,2 |
0,8 |
3,0 |
75,0 |
G1/2-A |
|
МСЗ 2.Р-26/32
|
26,0
|
0,8
|
3,0
|
60,0
|
Ø10,0
|
|
МСЗ 1.Р-26/32
|
26,0
|
0,8
|
3,0
|
75,0
|
G1/2-A
|
| МСЗ 1.Р-26,2/32,2 |
26,2
|
0,8
|
3,0
|
75,0
|
G1/2-A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
МСЗ 1.Р-27/33*
|
27,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-28/34 |
28,0 |
0,8 |
3,0 |
75,0 |
G1/2-A |
| МСЗ 1.Р-28/34* |
28,0 |
0,8 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-29/35* |
29,0
|
0,8
|
3,0
|
93,0
|
G1/2-A |
|
МСЗ 1.Р-30/36*
|
30,0
|
0,8
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-31/37* |
31,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-32/38* |
32,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-33/39*
|
33,0
|
1,0
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-34/40* |
34,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-35/41 |
35,0 |
1,0 |
3,0 |
75,0 |
G1/2-A |
| МСЗ 1.Р-35/41* |
35,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-36/42* |
36,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-37/43 |
37,0 |
1,0 |
3,0 |
75,0 |
G1/2-A |
| МСЗ 1.Р-37/43* |
37,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-38/44*
|
38,0
|
1,0
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-39/45* |
39,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-40/46* |
40,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-41/47* |
41,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-42/48
|
42,0
|
1,0
|
3,0
|
75,0
|
G1/2-A
|
| МСЗ 1.Р-42/48* |
42,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
|
МСЗ 1.Р-43/49*
|
43,0
|
1,0
|
3,0
|
93,0
|
G1/2-A
|
| МСЗ 1.Р-44/50* |
44,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-61/67* |
61,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
| МСЗ 1.Р-62/68* |
62,0 |
1,0 |
3,0 |
93,0 |
G1/2-A |
|
Моноблоки МСЗ
|
|
МСЗ 4.М-10/15
|
10,0
|
0,8
|
2,5
|
34,5
|
G1/4-A
|
|
|
МСЗ 4.М-20/25
|
20,0
|
0,8
|
2,5
|
34,5
|
G1/4-A
|
|
МСЗ 4.М-26/31
|
26,0
|
0,8
|
2,5
|
34,5
|
G1/4-A
|
|
МСЗ 1.М-11,3/15,3(h1,5)
|
Комплект
|
11,3
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М-11,3/15,3(h1,7)
|
11,3
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 3.М-13,2/16,6
|
13,2
|
0,8
|
1,7
|
75,0
|
Ø16,0 (2х ступенч)
|
|
МСЗ 1.М-15,2/19,2(h1,9)
|
Комплект
|
15,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М-15,2/19,2(h2,3)
|
15,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М-17,2/21,2(h1,5)
|
Комплект
|
17,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М-17,2/21,2(h1.7)
|
17,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М17,2/21,2
|
17,2
|
0,8
|
2,0
|
78,0
|
G1/2-A
|
|
МСЗ 1.М22,2/26,2(h1,9)
|
Комплект
|
22,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
МСЗ 1.М22,2/26,2(h2,3)
|
22,2
|
0,8
|
2,0
|
75,0
|
G1/2-A
|
|
