Цилиндрическая с прямыми пазами

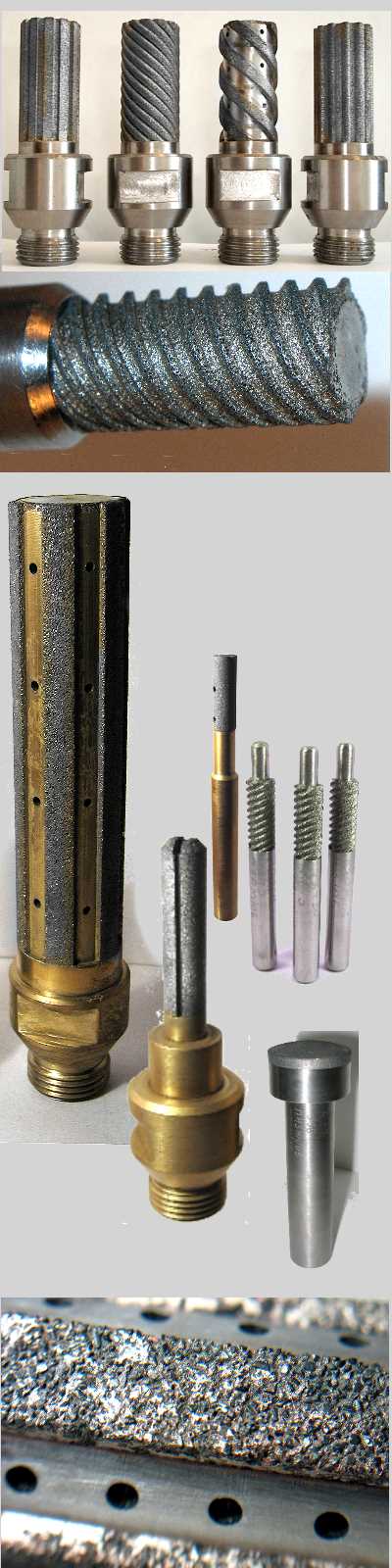

Алмазные головки фрезерные (МГФ)

Предназначены для фрезерования и шлифования деталей из  кварца, керамики, ситалла, феррита и поделочных камней, эффективно применение на финишных операциях.

Инструмент изготавливается с хвостовиками следующих типов:

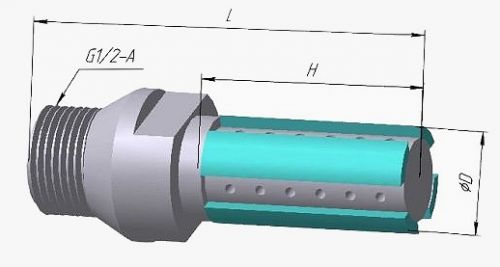

а) конический с резьбой G1/2-A (МГФ 1)

б) цилиндрический (МГФ 2)


Обозначение

ØD

мм

H

мм

L

мм

Описание вида

рабочей части


Хвостовик

МГФ 1. 20п4

20,0

40,0

75,0

Цилиндрическая-4 паза

G1/2-A

МГФ 1. 20п8 20,0 40,0 75,0 Цилиндрическая-8 пазов G1/2-A

МГФ 1. 22ц

22,0

55,0

95,0

Цилиндрическая

G1/2-А

МГФ 2. 6ц

6,0

8,0

45,0

Цилиндрическая

Ø12,0

МГФ 2. 4в4

4,0

10,0

54,0

Винтовая 4х-заход

Ø6,0

МГФ 1. 20в4

20,0

40,0

80,0

Винтовая 4х-заход

G1/2-А

МГФ 2. 8в6

8,0

20,0

45,0

Винтовая 6-заход

Ø6,0

МГФ 2. 8в6

8,0

20,0

50,0

Винтовая 6-заход

Ø12,0

МГФ 1. 10в6

10,0

20,0

75,0

Винтовая 6-заход

G1/2-А

МГФ 2. 10в6

10,0

35,0

95,0

Винтовая 6-заход

Ø12,0

МГФ 2. 25R37

25,0



80

Торец сферический

Ø16,0
